概述

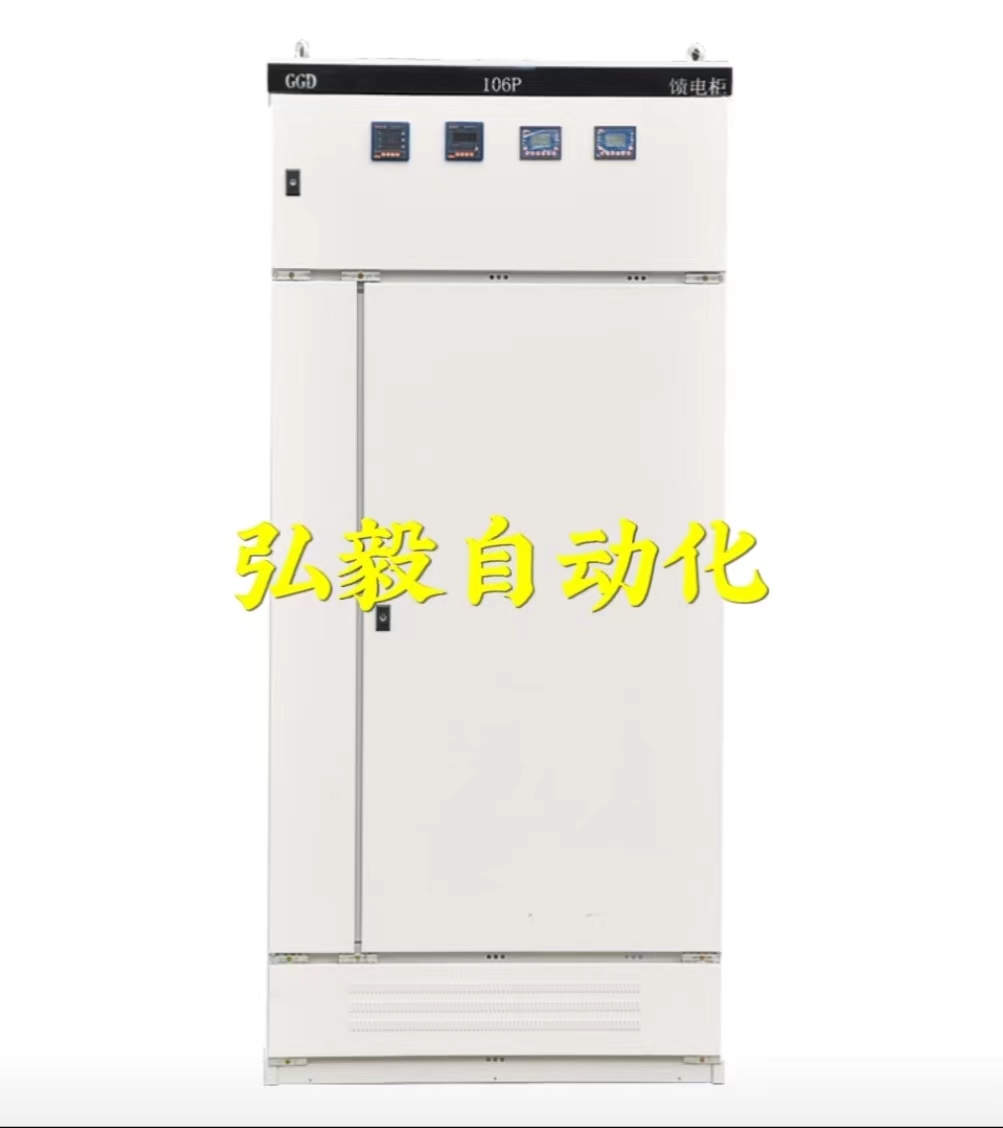

        GGD型交流低壓配電柜適用于發電廠、變

電站、鋼廠企業等電力用戶的交流50HZ，額定

工作電壓380V，額定工作電流5000A的配電系

統，作為動力、照明及配電設備的電能轉換、

分配與控制之用。

        產品具有分段能力高，動熱穩定性好，電

氣方案靈活，組合方便，實用性強，結構新穎，

防護等級高等特點，可作為低壓成套開關設備的

更新?lián)Q代產品使用。

        GGD型交流低壓配電柜符合IEC439《低壓

成套開關設備和控制設備》，GB7251《低壓成

套開關設備》等標準。

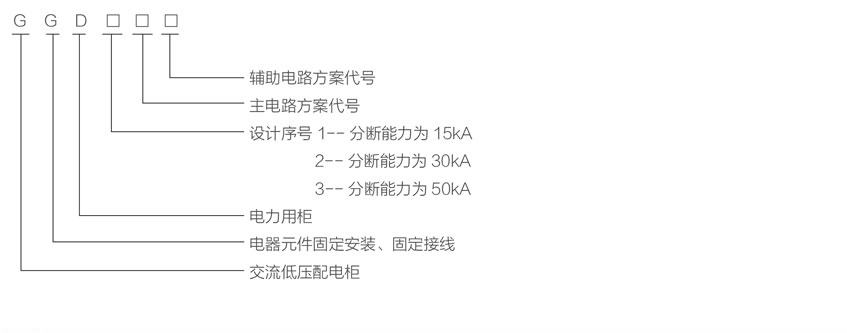

   型號含義

  使用環境


        1.周圍空氣溫度不高于+40℃，不低于-5℃。24h以內的平均溫度不得高于+35℃。

        2.戶內安裝使用，使用地點的海拔高度不得超過2000m。

        3.周圍空氣相對濕度在溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。(例如+20℃時為

90%)應考慮到于溫度變化可能會偶然產生凝露的影響。

        4.設備安裝時與垂直面的傾斜度不超過5%。
        5.設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。

        6.用戶有特別要求時與制造廠協商解決。

  電氣性能

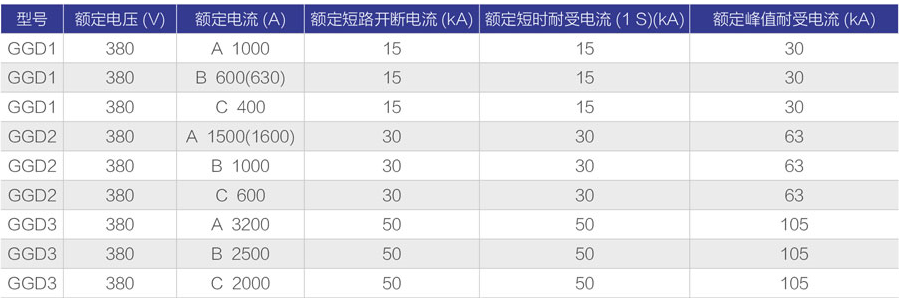

★基本電氣參數

★輔助電路方案

    輔助電路的設計分供用點方案和發電廠方案兩部分。

★主母線

    額定電流在1500A及以下時采用單銅排母線。額定電流大于1500A時采用雙銅排母線。
