液位自動控制系統操作說明書
|
| |
水泵液位控制系統
電氣操作說明書
一、系統概述
液位自動控制系統采用E7-200 Smart系列PLC控制，操作部分和顯示部分采用昆侖通態10寸5.6萬色觸摸屏，緊急情況下有應急手動操作。
自動狀態下，根據2#水池液位自動控制水泵的啟停和電動閥門的打開或關閉。進水量小的時候，單臺泵運行，根據累計運行時間，自動輪換；進水量大時，自動啟動多臺泵運行。
手動狀態，可以在控制柜面板對所有設備進行手動操作，并且手動時，到達設定液位和低液位時，系統發出聲光報警。
二、系統開機
依次合上控制柜內的總電源，1-5#泵電源，SPD電源，控制電源，電動閥電源和風機電源開關。1-5#泵電源開關，可以根據情況將需要檢修或不用的水泵電源斷開。
三、觸摸屏各個畫面介紹
1、系統上電后，觸摸屏自動進入主畫面，如下圖1所示；
主畫面可以動態顯示各個閥的開關狀態，各個水泵的運行狀態運行參數，水池的實時液位等。
2、點擊主畫面（圖1）下部的“參數設置”按鈕進入參數設置畫面，如上圖2所示；
在參數設置畫面，可以設置手動運行時各個泵的運行頻率；自動運行時的液位設置、上下偏差、高液位設置、低液位設置、液位傳感器量程和單機組連續運行時自動切換間隔等參數。
3、點擊任意畫面下部的“報警記錄”按鈕進入報警記錄畫面，可以查看歷史報警記錄，同時，實時的報警信息在畫面底部以走馬燈的形式滾動顯示。
四、手動操作
將控制柜面板上的“手動-自動”旋鈕打在“手動”位置，觸摸屏上“手動”的背景轉為綠色，此時可以對水泵和電動閥進行手動操作。
1、電動閥手動操作
將控制柜面板上的“X#電動閥 打開-停-關閉”旋鈕打在“打開”位置，電動閥開始打開，開到位后，在觸摸屏上對應閥門顯示綠色；打在“關閉”位置，電動閥開始關閉，關到位后，在觸摸屏上對應閥門顯示紅色；打在“停止”位置，電動閥停止運行。
1-7#電動閥操作方法相同。
2、水泵手動操作
按一下控制柜面板上的“X#水泵 啟停”按鈕，對應水泵啟動，在觸摸屏上對應水泵顯示綠色指示，再按一下控制柜面板上的“X#水泵 啟�！卑粹o，對應水泵停止，在觸摸屏上對應水泵顯示灰色指示。
注意：
1、在啟動水泵前，需要先打開對應的電動閥門，并且觸摸屏上有開到位指示，否則，水泵將不對啟動；

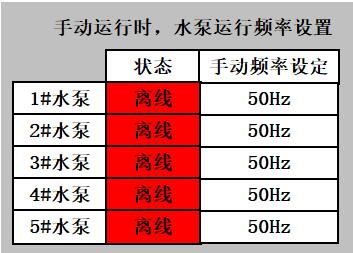

2、水泵運行的頻率可以在觸摸屏參數設置畫面中設置，如下圖所示，設置每臺泵的運行頻率，設置方法見《參數設置》章節。
1-5#水泵操作方法相同。
五、自動操作
將控制柜面板上的“手動-自動”旋鈕打在“自動”位置，觸摸屏上“自動”的背景轉為綠色，此時控制系統進入自動運行狀態。同時在觸摸屏上有“待機中”或“運行中”顯示。
當液位低于設定值時，系統不運行，觸摸屏上顯示“待機中”，當液位升高至設置液位時，系統開始運行，觸摸屏上顯示“運行中”，系統運行時，首先啟動已經正常送電的水泵中運行時間最短的一臺水泵，連續運行時間達到設定切換時間后，自動切換到運行時間最短的那臺水泵，當單臺水泵正常運行，且水位繼續升高至設定的高液位時，開始啟動第二臺泵，如果仍然不能到將液位穩定在設定的液位，將繼續啟動第三臺、第四臺泵，最后啟動3#泵，同時系統發出聲光報警。當液位穩定在設定液位后，開始逐步停止各個水泵，直到再次回到單臺泵運行狀態。
六、參數設置
1、運行參數設置

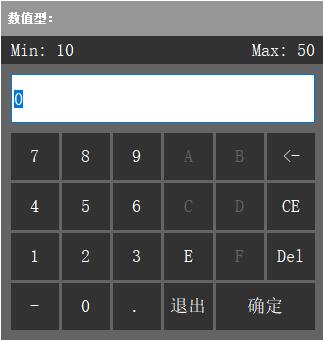

運行參數的設置在觸摸屏上進行，在任意畫面點擊“參數設置”進入參數設置畫面（見上圖2），點擊需要設置的參數輸入框，在彈出數字鍵盤如下圖所示；輸入數值后，點擊“確定”按鈕保存并關閉輸入窗口，點擊“退出”直接關閉輸入窗口，且參數不保存。
2、參數說明：
手動運行時運行頻率設置：該組參數只在系統手動運行時有效；
2#水池液位設定：該參數在自動運行時，液位達到該值時系統啟動；手動運行時，液位達到該值時，發出聲光報警，提示操作人員啟泵；
高液位設定：在自動運行狀態，當液位達到該參數時，進入多泵同時運行模式；
低液位設定：在手動狀態時，當液位低于該值時，發出聲光報警，提示操作人員停泵；
1#/2#水池液位量程：在更換液位計時，如果新液位計的量程和在用的不同，可以在此處更改（重要參數，非專業人員勿動）。
單機組連續運行時，自動切換間隔：單臺水泵連續運行時，自動切換的時間間隔。
七、故障報警
報警信息及說明：
1、X#水泵未合閘或故障：檢查該水泵電源是否合上，如果電源正常，請檢查變頻器是否報故障，可以根據變頻器故障代碼找到故障原因并排除故障后，按變頻器上的“Reset”按鈕復位。
2、液位到達設定值，請開泵：該故障為在手動操作時，液位達到設定值后，發出聲光報警，提醒操作人員啟動水泵。
3、多臺泵同時啟動仍不能穩定水位，3#備用泵已啟動，請關注上游涌水量:聲光報警，可以按觸摸屏上的“消音”按鈕消音；
4、2#水池液位低：提醒操作人員2#水池液位低于設定低液位。聲光報警，可以按觸摸屏上的“消音”按鈕消音；
|
|
